QuantumX MX840B 和 MX440B數據采集儀用激光轉速傳感器

LUYOR公司生產的ROLS-5PW激光轉速傳感器能夠適配德國HBM公司生產的QuantumX系列的MX840B 和MX440B數據采集儀進行非接觸旋轉設備的轉速測量。ROLS-5PW激光轉速傳感器采用激光測量模式，能夠遠距離非接觸測量設備的轉速，ROLS-5PW是適配各種數據采集儀進行設備轉速信號采集，滿足汽車、工程機械、風電設備等各種設備的運行狀態進行轉速信號采集的激光轉速傳感器。

圖一：ROLS-5PW激光轉速傳感器

ROLS-5PW激光轉速傳感器和MX840B 和 MX440B信號放大器的連接：

MX840B MX460B和MX440B信號放大器能夠接收ROLS-5PW激光轉速傳感器的小于5v的脈沖頻率信號，能夠?yàn)镽OLS-5PW轉速傳感器提供5v供電電壓，具體接線方式請參考圖二或查閱MX840B操作手冊或聯系LUYOR技術人員。

提醒：連接ROLS-5PW請務必在操作系統選擇5V供電，否則，傳感器有燒毀危險！也可選購LUYOR生產的SPLR-5PW自供電激光轉速傳感器。

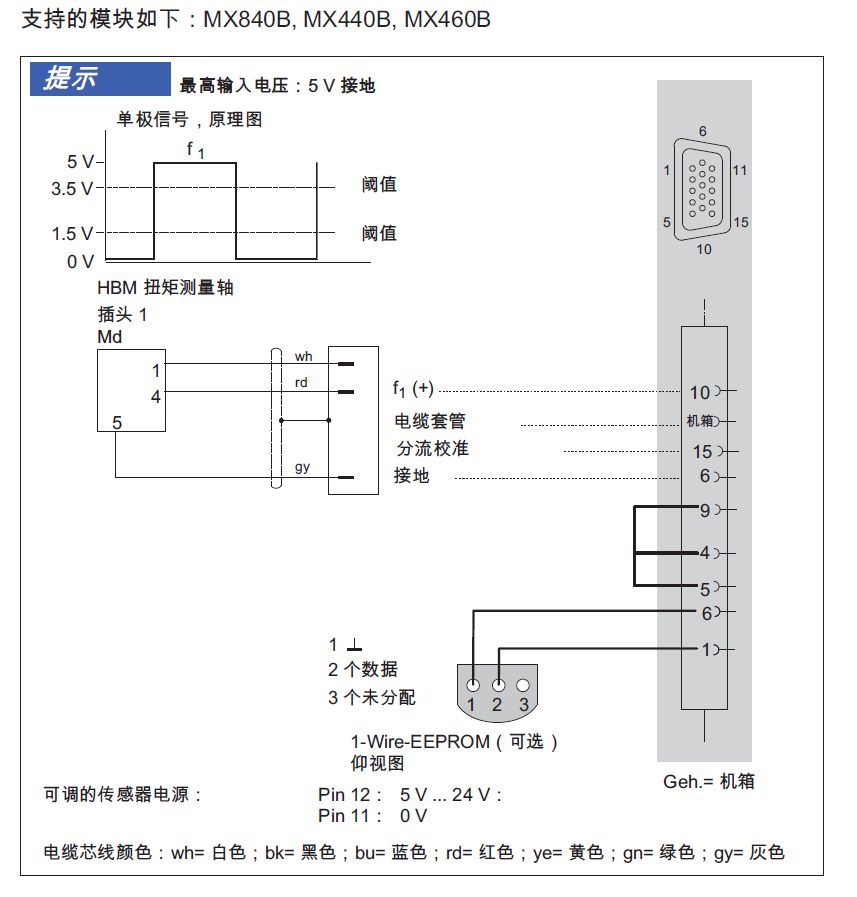

圖二：MX840B MX460B和MX440B和轉速傳感器的接線方法

提醒：連接ROLS-5PW請務必在操作系統選擇5V供電，否則，傳感器有燒毀危險！也可選購LUYOR生產的SPLR-5PW自供電激光轉速傳感器。產品介紹請瀏覽：激光轉速傳感器ROLS-5PW、SPLS-5PW自供電激光轉速傳感器

QuantumX MX840B 和 MX440B數據采集儀介紹：

QuantumX MX840B 和 MX440B可連接所有常見傳感器的 24-Bit 通用測量放大器。MX840B 和 MX440B模塊是 QuantumX 系列的通用測量放大器。這意味著基于 17 種不同測量原理的傳感器均可連接到這些放大器上的8個（MX840B）或4個（MX440B）通道中。采用創新的“即插即測”技術， QuantumX 模塊能自動識別并配置傳感器，并可立即開始測量。

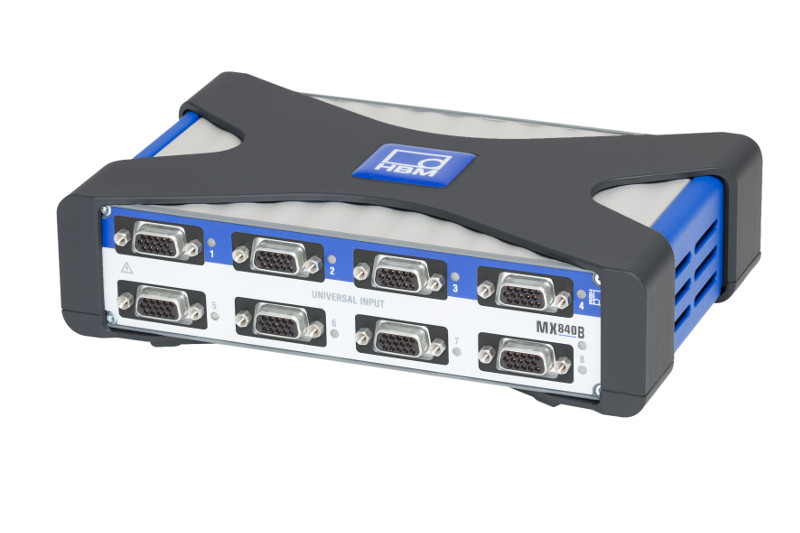

圖三：QuantumX MX840B信號放大器

QuantumX 通用測量放大器大大縮短了測試臺的設置時間，是需要頻繁更改測量任務的理想選擇。通用測量放大器還可作為獨立儀器使用，并與其他模塊組合使用，實現多種拓?fù)浣Y(jié)構（中央式、分布式、混合），也可連接到 PC（如 HBM Catman軟件）或數據記錄器（用于移動測量）。通用模塊提供 24-Bit 模擬-數字轉換，每通道采樣率為40ks/s，并采用了以高精度著稱的有源低通濾波。高精度、靈活和即插即測，每個 QuantumX 通用測量放大器是您高效，精密的數據采集的“通用工具”，并已在數萬個應用中使用。典型應用包括測試臺、服務、移動數據采集和監控等。
