HB/Z 61-1998 滲透檢驗對黑光燈等設備的要求：

黑光燈: 黑光燈的波長為 320~400nm,峰值波長為 36nm。距黑光燈濾光片表面 38cm 處的黑光輻照度應不低于 1000μW/cm。自顯像檢驗時,距離濾光片表面 15cm 處的黑光輻照度應不低于 3000uW/cm。

2 黑光燈電源電壓波動土10%時應安裝穩壓器

黑光輻照度計：黑光輻照度計用以測量黑光輻照度,其波長為320~400nm,峰值為 365nm。

熒光亮度計:熒光亮度計用以測定和比較熒光滲透劑的熒光亮度,其波長為430~520nm,峰值為500--520nm

照度計:照度計用于測量暗室環境白光和著色檢驗白光照度,其量程為0~1600lx或0~64501x。4.5.5 標準試塊4.5.5.1 滲透檢驗用的標準試塊分為鋁合金淬火試塊(A型試塊)、不銹鋼鍍鉻試塊(B型試

HB/Z 61-1998塊)、和黃銅板鍍鎳鉻試塊(C型試塊)三種,其規格和技術要求應符合ZBH 24002和JB/T6064 的規定。

由《HB/Z 61-1998 滲透檢驗》可以看出，luyor公司生產的LED黑光燈都能夠滿足《HB/Z 61-1998 滲透檢驗》標準的要求。主要型號有：便攜式LED黑光燈LUYOR-3103、LUYOR-3104、LUYOR-3105、LUYOR-3108，手電筒式LED黑光燈：LUYOR-2130L、LUYOR-365L，吊掛式LED黑光燈：LUYOR-3115、LUYOR-3124。

HB/Z 61-1998 滲透檢驗檢查工藝：

檢查準備：

1表面準備送檢零件的所有表面應清潔、干燥,無灰塵、油污、油漆、涂層、腐蝕物、氧化皮、金屬污物焊藥、化學殘?jiān)约皶恋K滲透劑滲入不連續性的、抑制染料性能或產生不良背景的其它物質。對于特殊零件,選擇包括浸蝕法在內的清洗方法應與被去除的污染物相適應,并且應對零件的預期功能沒有損害。

1.1 溶劑清洗和燕氣除油，用于去除油污、潤滑脂和蠟等污物。

1.2 化學清洗：用于去除油漆、氧化皮、積炭或用溶劑不能去除的污物。

1.3 機械清理：用于不能用溶劑或化學清洗法去除的污物。

1.4 浸蝕當上述的清洗方法還不能滿足滲透檢驗要求時可進行浸蝕。但選定的蝕工藝應以不損傷被檢零件為條件

2 滲透劑的施加和停留

施加滲透劑的方法可采取浸潰、噴涂、刷涂和流涂等，零件所有的受檢表面應被滲透劑覆蓋。不允許接觸滲透劑的那些表面應采取防護措施。除非另有規定,零件、滲透劑和環境的溫度應保持在15~40℃之間。停留時間應不少于10min。為防止滴落過程中滲透劑的滯留,可適當轉動零件的方向。若滴落時間大于 2h,應重新施加滲透劑。

檢驗

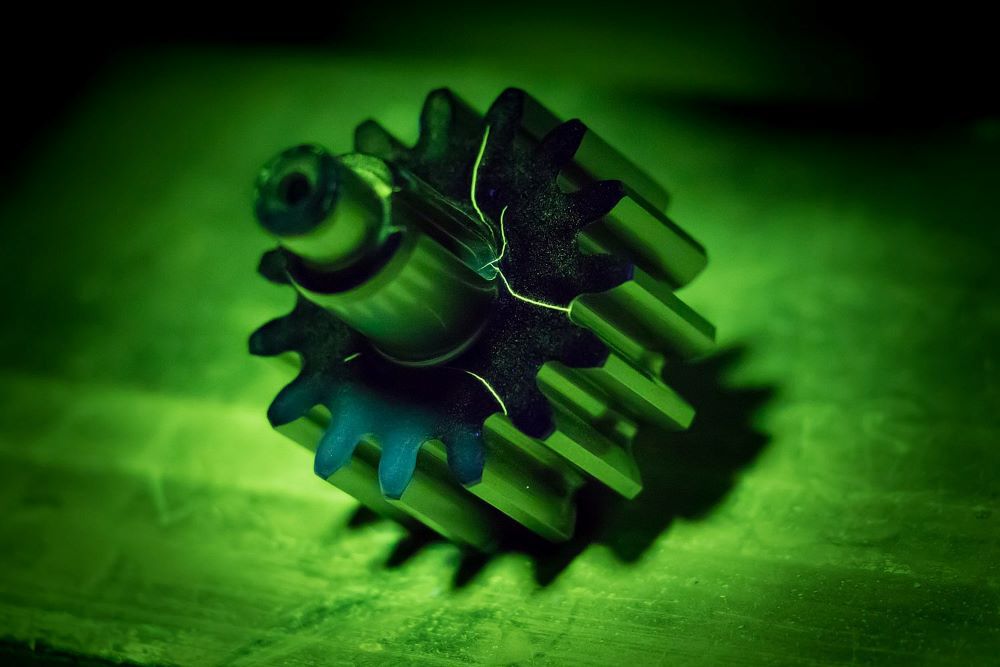

熒光滲透檢驗時,檢驗人員在檢驗零件之前,暗場適應時間不少于2min,并且應戴防紫外線眼鏡,但不允許帶變色鏡或墨鏡。黑光燈在零件表面的輻照度應不低于1000uW/cm?;自顯像時的輻照度應不低于 3000uW/cm?。著色檢驗時,零件待檢表面的白光照度應不低于1000kx。

路陽儀器生產有多種款式的熒光探傷燈，具體請瀏覽：熒光探傷燈

《HB/Z 61-1998 滲透檢驗》標準下載鏈接：

HBZ 61-1998  滲透檢驗.pdf

HB/Z 61-1998《滲透檢驗》、GJB 2367A-2005《滲透檢驗》、GE公司規范P3TF2-S29《Fluorescent Penetrant Inspection》以及P3TF47-S5《Fluorescent Penetrant Inspection》均未提及LED黑光燈的相關事項。
ASTM E1417-13《Standard Practice for Liquid Penetrant Testing》第7.8.4.1條規定了黑光燈的要求。
對于led黑光燈，除了滿足標準中規定的黑光燈的基本要求外，還應該注意下列事項：LED黑光燈產生的黑光的峰值波長應在365～370nm之間，峰值波長可用分光輻射譜儀測量。應要求制造商提供相應的證明材料。LED黑光燈具有散發過量白光的特性，高強度的黑光有可能減弱熒光或產生雜光，這些都會顯著降低檢測結果的可靠性。
羅·羅公司的規范RRP 58003 D版《Fluorescent Penetrant Inspection》第3.3.2.3.4條規定：125W自濾光黑光燈泡或LED黑光燈禁止使用。
普惠公司的規范FPM MASTER F版《Fluorescent Penetrant Inspection》附錄B第1條規定了黑光燈的要求。對于LED黑光燈，除了滿足標準中規定的黑光燈的基本要求外，還應該注意下列事項所有黑光燈（包括led黑光燈）產生的黑光的峰值波長應在365±5nm之間。制造商應確保在使用溫度下（10~40℃），該要求得到實現。38.1cm處的黑光照度***大不超過10000μw/cm2 。
LED黑光手電燈不得用于全部檢測區域（full field）的檢測，但局部檢測時可以使用（如焊縫的修理部位，在暗室外評估熒光顯示等）。
當LED黑光手電燈間歇性地用于評估顯示時，應在使用前和每班工作結束以后測量黑光的照度。當LED黑光燈用于***終檢測時，應該控制好黑光燈與被檢測表面的距離，防止產生不均勻的光束。一般來說，LED黑光燈與被檢測表面越近，越有可能在被檢測表面產生不均勻的光束。熒光滲透檢測時，如果要使用LED黑光燈，應滿足相關規范、標準的要求。
