ROLS-5PW激光轉速傳感器和PLC通訊方法和步驟

ROLS-5PW激光轉速傳感器能夠高精度、遠距離、大量程測量旋轉設備轉速，得到了工業自動化行業用戶的青睞，但部分用戶不知道怎么把ROLS-5PW和PLC設備通訊，現路陽為您提供一個通訊方案，供參考。

具體設備清單：

1.ROLS-5PW激光轉速傳感器

2.需要一個5v電源給傳感器供電，推薦使用臺灣明緯的軌道式開關電源MDR-10-5

3.需要一個LUYOR-921轉速信號放大器,將傳感器輸出的0-5v電平信號放大到0-24v

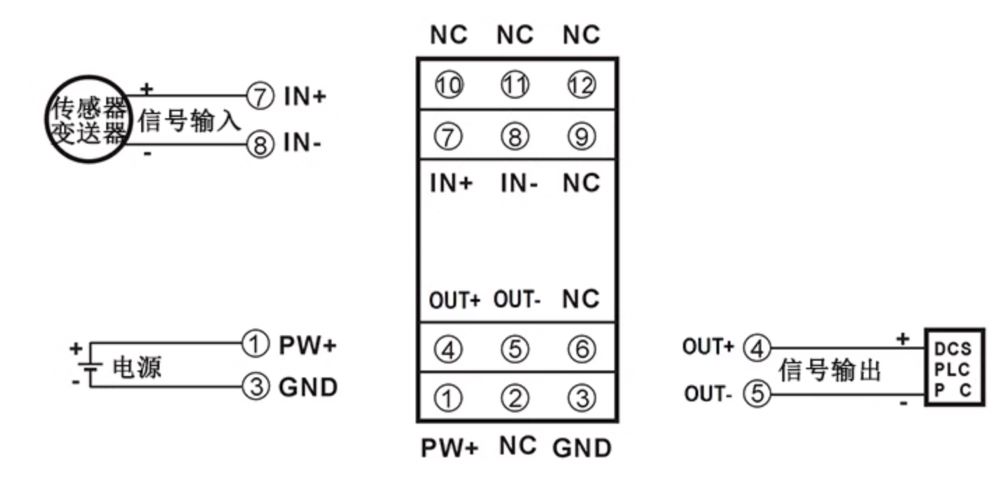

連接方法：

1.將MDR-10-5 5v輸出接口連接到ROLS-5PW的棕色和藍色連接線，正極接棕色，負極接藍色。

2.將MDR-10-5 5v輸出連接到LUYOR-921轉速信號放大器的電源輸入，1號接線柱接正極，3號接線柱接負極。

3.傳感器信號連接LUYOR-921信號放大器：將傳感器的黑色信號線接7號接線柱，傳感器藍色信號線接8號接線柱。

4.將信號放大器的轉速信號連接PLC: 將4號和5號接線柱和PLC連接。4號接線柱為輸出信號正，5號接線柱為輸出信號負。
