激光轉速傳感器ROLS-5PW

激光轉速傳感器又叫轉速光電傳感器、轉速傳感器、激光轉速光電探頭，激光轉速傳感器通過激光發射器發射激光，照射旋轉物體，物體將激光反射回來，激光接收器將反射回來的脈沖信號進行濾波放大運算。能夠遠距離測量各種旋轉物體的轉速。

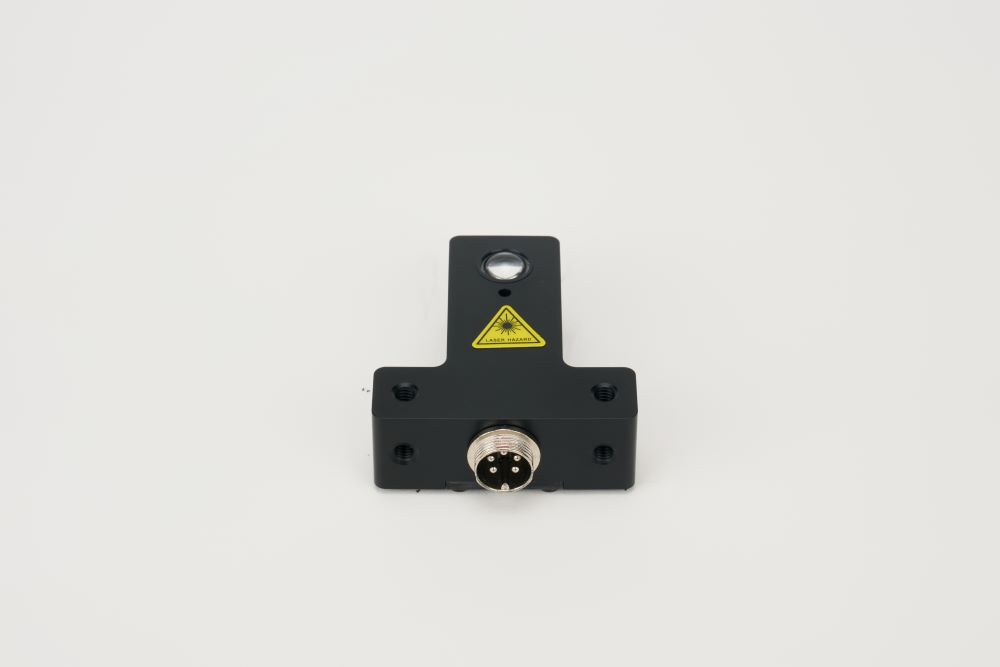

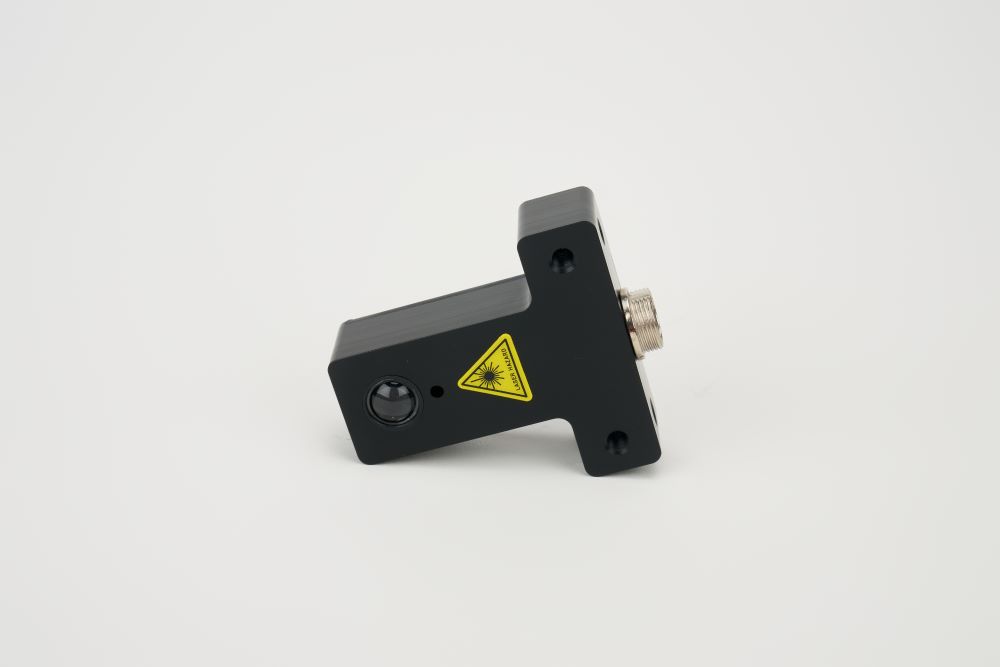

上圖：激光轉速傳感器ROLS-5PW

激光光電轉速傳感器的測量原理

激光光電轉速傳感器是一種利用激光光電效應測量物體轉速的傳感器。其主要測量原理是利用物體表面反射激光束的特性來確定物體轉速。具體來說，當激光束照射到物體表面時，會被反射回傳感器。傳感器中的光敏元件可以將反射回來的激光信號轉化為電信號，并且通過處理這些電信號可以確定物體的轉速。

在使用激光光電式轉速傳感器時，需要將傳感器固定在要測量的物體上，并且保證激光束與物體表面垂直。當物體開始旋轉時，激光束會被反射回傳感器，并且隨著旋轉速度的變化，反射回來的信號也會發生相應的變化。通過對反射回來的信號進行處理，可以得到物體旋轉周期和角度。從而可以計算出物體每秒鐘旋轉的圈數和角速度。這些數據可以用于控制系統中實現控制和監測。

總之，ROLS-5PW激光光電式轉速傳感器是一種基于光電效應原理測量物體轉速的高精度、高靈敏度、高可靠性傳感器。其測量原理簡單、操作方便、精度高，可以廣泛應用于工業自動化控制、機械制造、航空航天等領域。

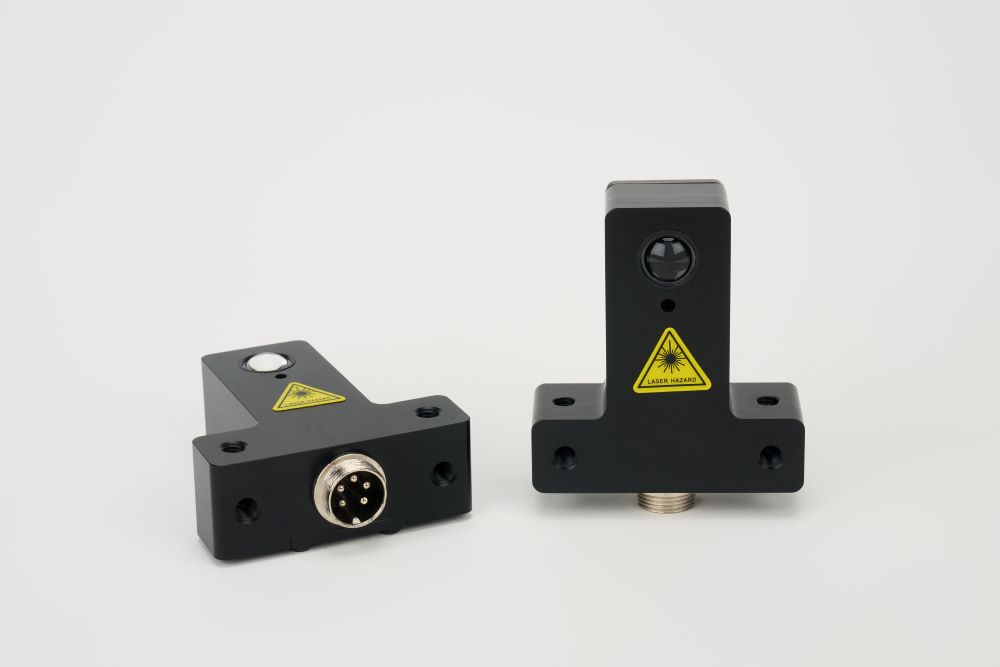

上圖：激光轉速傳感器ROLS-5PW

Remote Optical Laser Sensor ROLS-5PW特點：

? 內置高頻濾波器，不受環境光線干擾

? 大功率激光，測量距離可達7米

? 內置防反接和穩壓保護電路

? 大直徑反射透鏡，能夠檢查到微弱信號

?將激光發射器和接收器以及信號放大器融合在一起，功能好，精度高，而且小型輕量。

?由于是非接觸式檢測，對測量對象物完全不加載負荷。

?<可選擇L型夾具，小型而且便于安裝，占空間小。

?使用便于定位的650nm激光，另外背部有信號指示燈。

上圖：激光轉速傳感器ROLS-5PW

激光轉速傳感器ROLS-5PW技術參數：

輸出信號/Output：脈沖輸出/pulse output

測量范圍/Range：1-300000rpm（1-5000Hz）

測量距離/Operation distance：7米/Up to 7 m

供電電壓/Power supply：直流5 V

工作電流/Current：< 30 mA

短路保護/Short circuit protection：有/Yes

反向保護/Reverse Voltage protection：有/Yes

過電壓保護/Over-Voltage protection：15V 1分鐘/15 V - 1 minute

工作溫度/Operation Temp：-10 - 50°C

保存溫度/Storage Temp：-40 - 85°C

防護等級/Protection grade：IP60

抗沖擊等級/Impact resistance：IEC 60028-27

材料/Material：尼龍/Nylamid

質量/Weight：38 g

延長電纜/Extension cable：up to 100 m

標準配置/Accessories：2.4米電纜，反光貼紙、安裝支架

可選配件/Optional Accessories：磁性底座/Magnetic base

連接器接線Connector configuration：

棕色線：電源5V, 黑色線: 信號線, 藍色線：接地

激光轉速傳感器ROLS-5PW選型表：

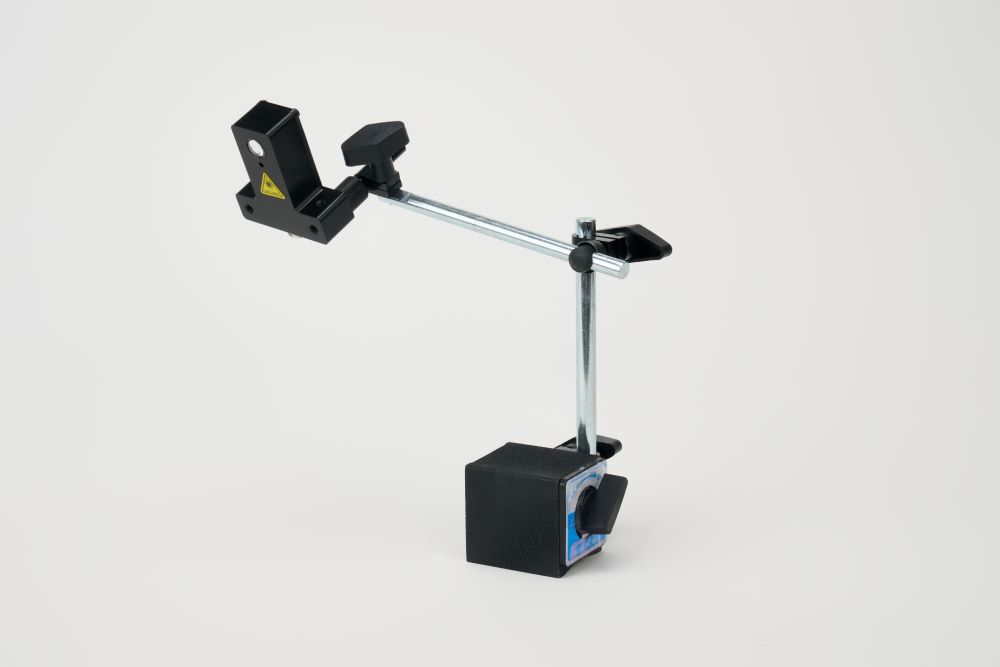

上圖：激光轉速傳感器ROLS-5PW安裝在磁性表座上

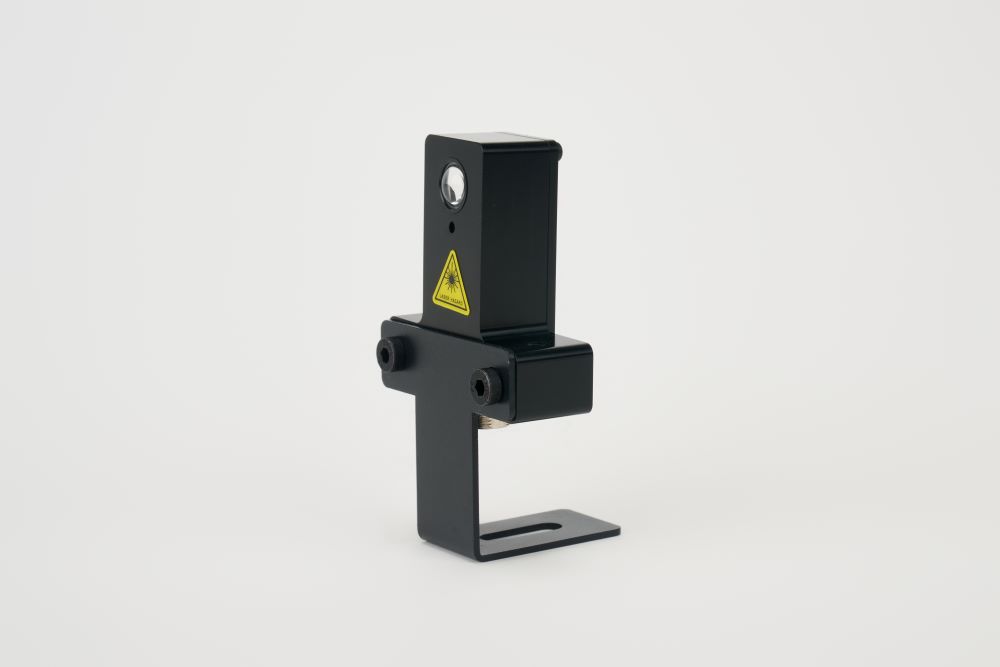

上圖：激光轉速傳感器ROLS-5PW安裝在L型支架上（L型支架標配）

激光轉速傳感器常見問題解答：

1. 傳感器工作電壓是多少，功率是多少？

   傳感器工作電壓為5v，工作電流為35mA,

2. 傳感器輸出信號是什么信號？

   傳感器輸出為T(mén)TL電平信號，為PNP信號。

3. 傳感器電纜怎么接線?

   傳感器信號線為三根線，棕色接電源正極，藍色接負極，黑色為信號線，屏蔽線接外殼。

4. 信號電纜可以加長多少米？

   目前，我們標準配置為2.4米信號線，可選7.6米，15米，30米，60米的信號線。

5. 測量轉速反光貼紙必須貼嗎？

   反光貼紙能夠?qū)⒓す夤馐l(fā)射回接收器，貼反光貼紙測量才準確。

6. ***遠可以測量多遠目標？

   我們建議在7.6米之內測量。

7. 傳感器防水嗎？

   如果表面污損，不能水洗，只能擦拭，如果必須在露天場所運行，必須做好防淋措施。

8. 傳感器壽命多久？

   led激光器平均壽命為5000-20000小時。

9. 如果傳感器損壞了，怎么維修？

   傳感器內部器件必須專業設備才能維修，客戶不能私自坼解，必須交給授權維修站或路陽中國服務中心才能維修。

10. 傳感器背面的藍色led燈是什么作用？

    藍色led燈是信號指示燈，當傳感器接收到一個信號時，led閃爍一下，當信號數量很高時候，肉眼看上去led燈珠常亮。

11. 傳感器可以接其他廠家的頻閃儀當做外觸發信號輸入嗎?

    可以的，但要提供頻閃儀廠家提供的插頭或插頭的接線方法，按照傳感器信號線的接線方式接上去即可。公司現貨提供美國蒙那多頻閃儀（monarch）、德國萊茵頻閃儀（rheintacho）日本欣寶的DT3015N頻閃儀的連接線。

12. 這款激光轉速傳感器能便攜式操作嗎?

 是的，配合我們的帶內置充電電池的供電電源模塊，可當做一款便攜式分體式的激光轉速表使用，并且?guī)в蠺TL信號輸出。

13.這款激光轉速傳感器能在室外操作使用嗎？

ROLS-5PW激光轉速傳感器內置了高頻濾波器，能夠克服現在各種光線的干擾，滿足各種光線下運行。

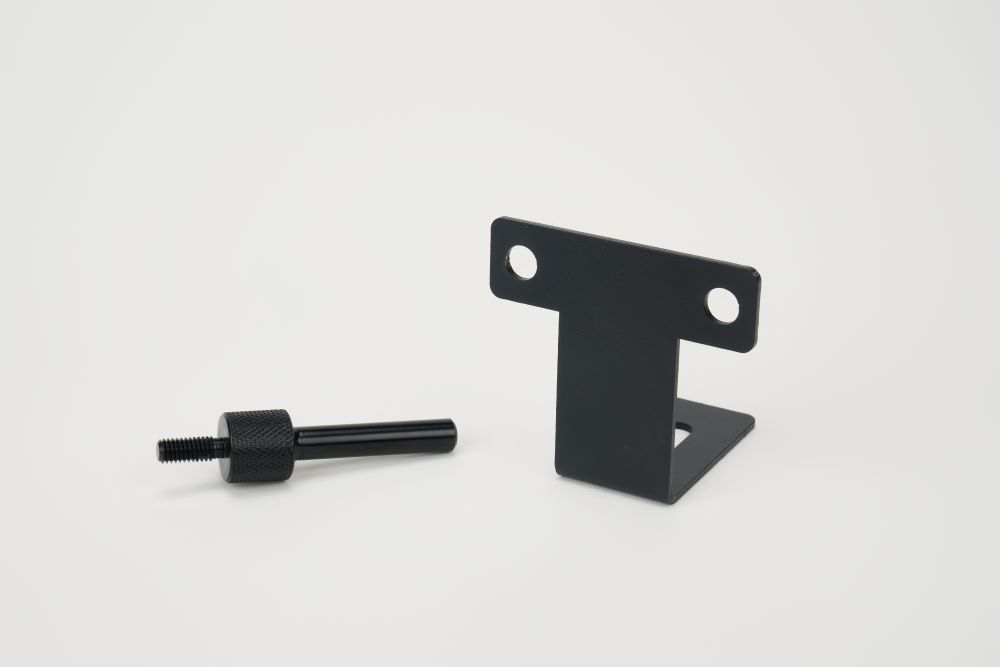

上圖：激光轉速傳感器ROLS-5PW的固定柱和L型支架

備注：

1.TTL信號：

TTL信號就是電平信號，是指用電平值表示的信號。TTL電平信號規定，+5V等價于邏輯“1”，0V等價于邏輯“0”(采用二進制來表示數據時)。這樣的數據通信及電平規定方式，被稱做TTL（晶體管-晶體管邏輯電平）信號系統。

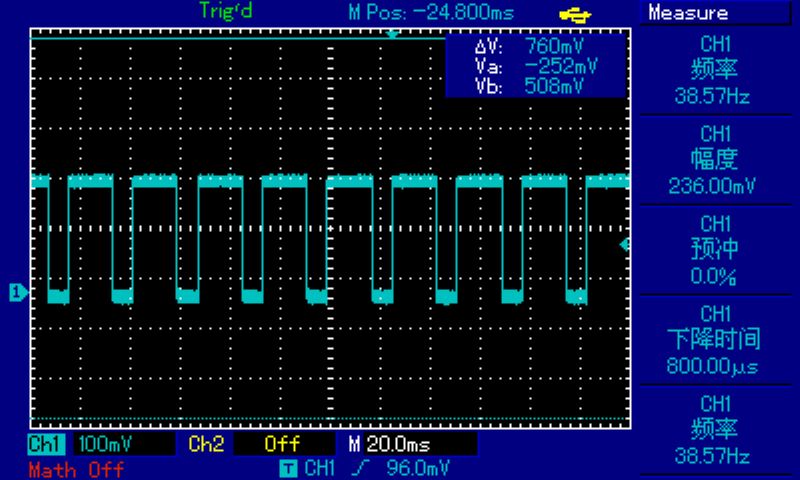

上圖為激光轉速傳感器測量的轉速信號傳輸?shù)绞静ㄆ鞯牟ㄐ?/p>

2.激光安全使用指南

激光二極管：輸出功率：＜2毫瓦，波長：650nm，激光危害分類：2級激光危害

?光束對眼睛的傷害-不要直視直射光束或反射光束；可在25英尺（7.5米）外造成眼部損傷。

?飛行員和駕駛員的視覺干擾：切勿將激光指向飛機或車輛；這是不安全和非法的。

路陽激光轉速傳感器和數據采集儀如何連接？

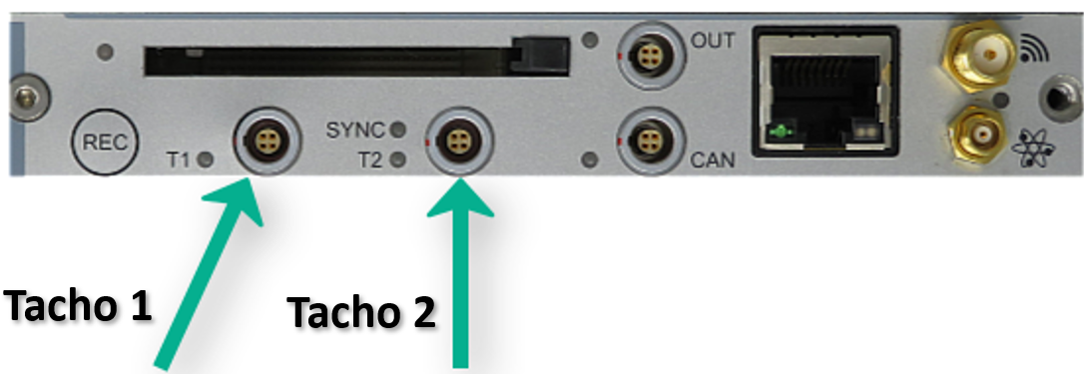

1. 和西門子LMS數據采集儀配合采集轉速數據：

   路陽激光傳感器ROLS-5PW能夠適配西門子數據采集儀，LUYOR公司提供能夠適配西門子的專用連接線，可以直接插到西門子數采的T1、T2轉速插座，無需額外為傳感器提供供電電源。

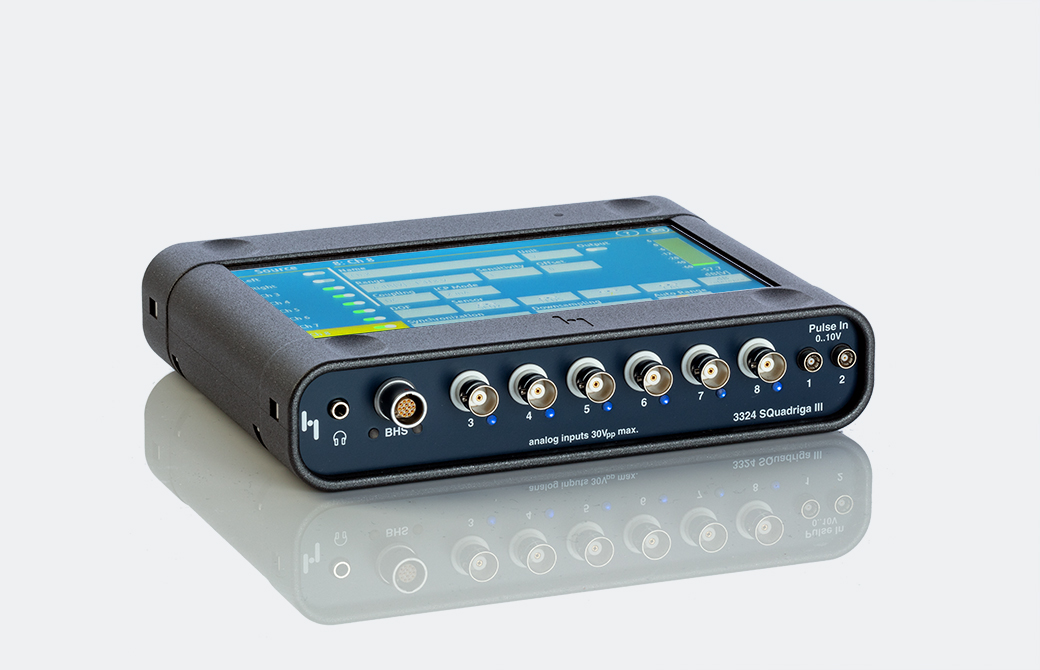

2. 和海德的數據采集儀配合采集轉速數據：

   路陽的自供電轉速傳感器的脈沖輸出接口可以和海德的數據采集儀的脈沖輸入（pulse in）插座連接傳送數據，采購時候請選配和海德的數據連接線LUOYR-hdcsbv2。

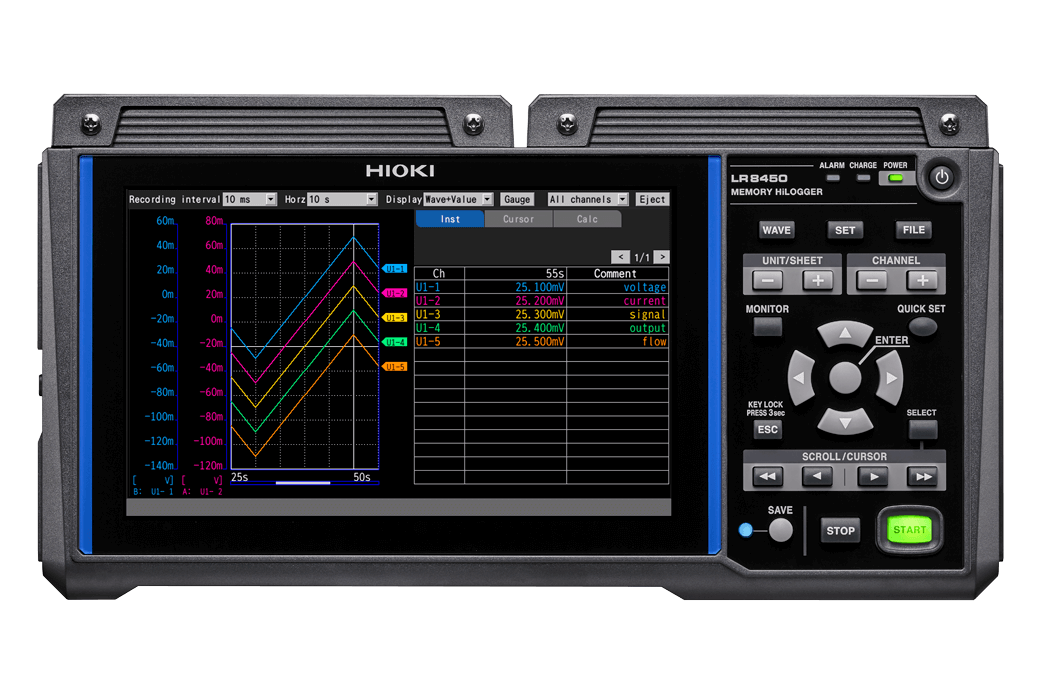

3. 和日本日置的數據采集儀配合采集數據：

   日本日置的LR8450數據采集儀能夠同時采集8通道的轉速信號，并且能夠給傳感器提供供電電源，使用標準的ROLS-5PW就能夠和LR8450進行連接，具體連接方法可咨詢上海路陽的工程師。如果是日本日置的LR8431數據采集儀，需要使用日本日置的HIOKI 9641連接線和路陽的自供電轉速傳感器配合才可以采集轉速數據，如果是MR6000、MR8847A、MR8827系列的存儲記錄儀，需要使用8970頻率單元和路陽的自供電轉速傳感器配合使用進行轉速數據采集記錄。

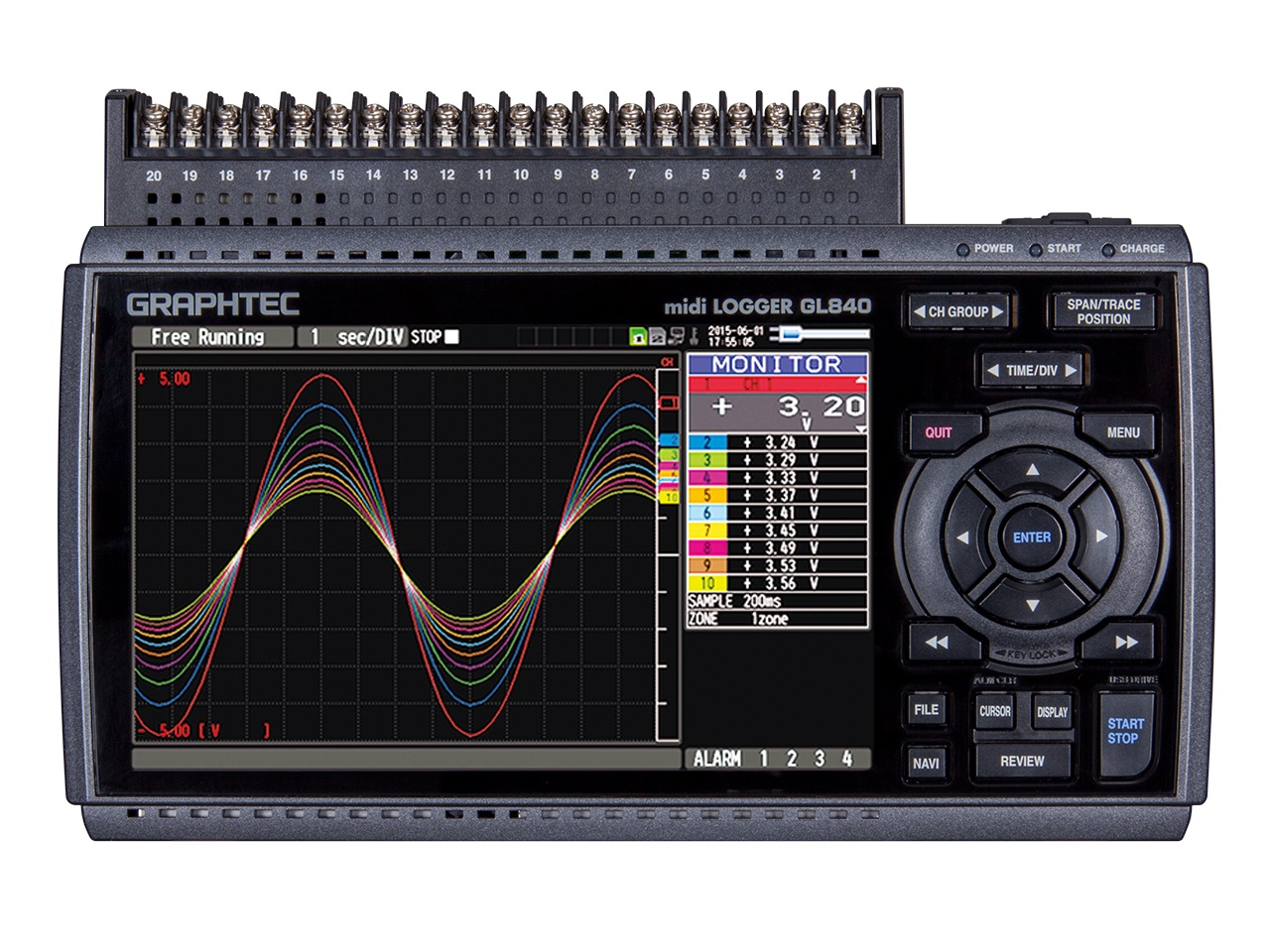

4. 和日本圖技的GL240、GL840數據記錄儀連接：

   日本圖技的GL240、GL840等數據記錄儀采集轉速的脈沖信號是通過4個邏輯通道進行采集，需要使用Graphtec B-513數據連接線和路陽的自供電轉速傳感器配合使用才可以測量轉速。

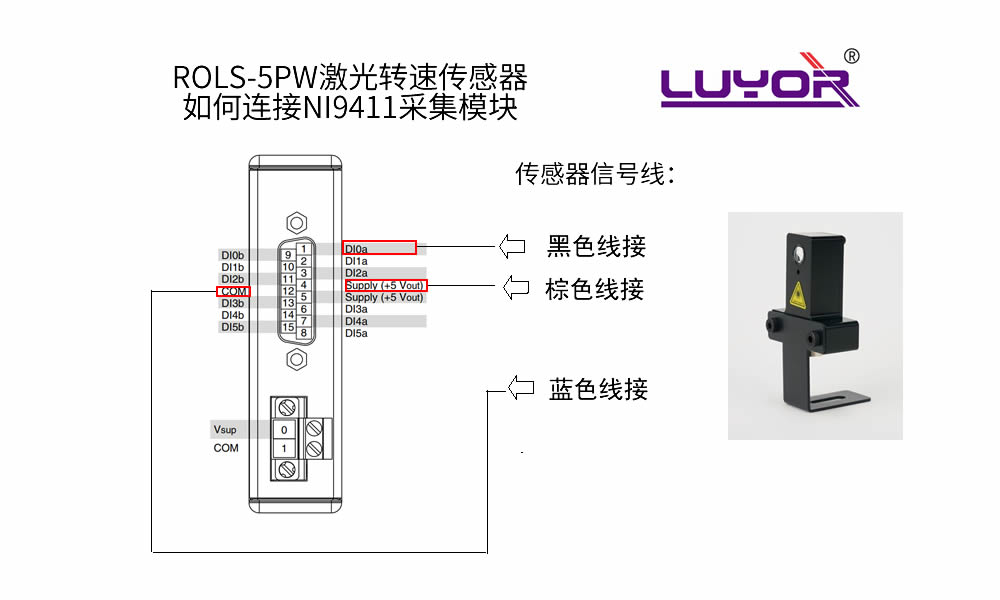

5.和NI9411采集模塊連接方法：

ROLS-5PW激光轉速傳感器共有棕色、黑色、藍色3根連接線，棕色線連接兩個supply（+5v）其中一端，黑色線連接DI0a-DI05其中一端，藍色線連接com端。
